谷景科普正確測量共模貼片電感感值的步驟方法
編輯：谷景電子
在共模貼片電感的選型過程中，有一些關鍵參數是我們必須考慮的，包括封裝尺寸、電流承載能力、感值、阻抗等。雖然磁芯類型也非常重要。感值對于共模貼片電感來說至關重要，因為它直接關系到電感的品質和產品的性能。感值測試是產品出貨前不可或缺的一環。如果感值不符合標準，那么電感的品質就會受到質疑，進而影響到客戶的產品性能。因此，無論哪種類型的電感，感值測試都是必不可少的。
那么，如何正確測量共模貼片電感的感值呢？下面就給大家簡單科普一下。首先，我們需要使用專業的測試儀器來進行測量。以下是測量共模貼片電感感值的基本步驟：
1. 打開測試儀器的電源開關。通常，電源開關會有明確的標識，很容易找到。

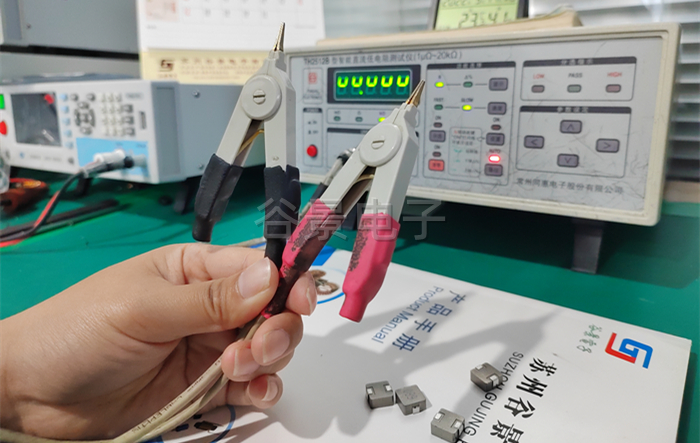

2. 準備夾具。夾具通常有兩種顏色，用于測量時沒有特定的順序要求。
3. 將兩個夾具分別接觸到貼片電感的焊盤上。這時，測試儀器上會顯示一個初始的感值讀數。

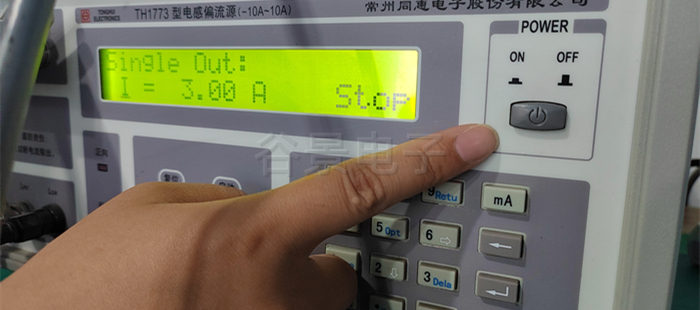

4. 按下測試儀器上的紅色啟動按鈕，開始加載電流。隨著電流的加載，感值會發生變化，這時需要記錄下這些變化的數據。
5. 按下測試儀器上的灰色復位按鈕，將所有數值重置到初始狀態。
6. 重復步驟4和5，進行多次測量，并記錄每次的數據，以便計算貼片電感的感值是否符合要求。
以上就是共模貼片電感感值的測量方法。如果大家還有不明白的歡迎留言探討！
